日前，住房和城鄉建設部發布的《建筑業發展“十三五”規劃》中，明確將“推進建筑節能與綠色建筑發展”列為“十三五”時期我國建筑業九大任務之一，并指出要在新建建筑和既有建筑中推廣普及智能化應用，加快推進建筑信息模型（BIM）技術在建筑物全壽命周期的集成應用。一直以來，公共建筑就是我國各類建筑中的能耗大戶。既有公共建筑在長期的運營中，由于設備老化、系統老化等各種原因，更是建筑能耗的重災區。既有公共建筑的節能改造將是一項長期而又艱巨的任務，對于設計企業和設計師也極具挑戰。

5月12日，在宜居中國住宅產業化和綠色發展聯盟舉辦的“2017宜居中國推廣住宅產業現代化和綠色建筑技術交流會（第六期）——既有建筑改造項目考察”活動中，北京住宅設計研究院創新建筑事業部部長唐佳佳、BIM項目經理紀弘焱介紹了如何用現代設計理念、綠色節能技術、BIM技術等完成原北奧大廈的節能改造任務。



步履蹣跚，老建筑難跟時代步伐

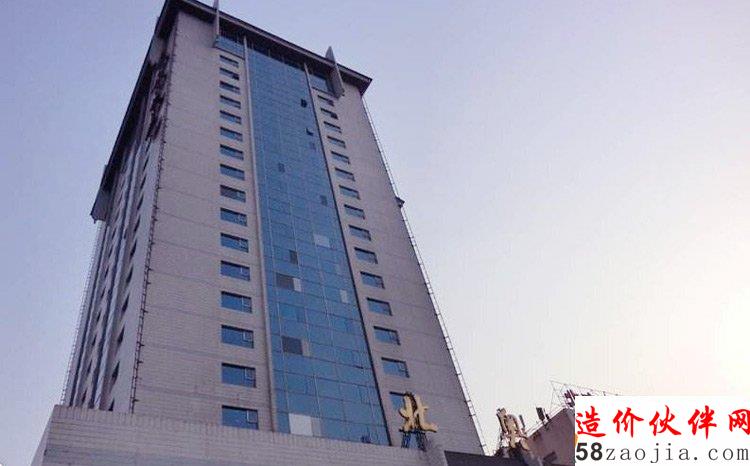

原北奧大廈位于北京市北四環路，地處文化、商業氣氛濃厚的亞奧商業圈，建筑面積3.8萬平方米，地上25層、地下3層，于1998年投入運營。由于運營時間長，大廈原有的很多配套設施已無法滿足需求，存在給排水、供暖、空調以及電氣系統和消防系統管路老化、采暖制冷效果差、使用能耗高、維護費用高等問題。同時，建筑外立面老舊、地標性不強，因原設計格局局限，大廈使用率僅為49%。一系列原因導致這座位于黃金地段的商業建筑的商業價值和商業潛力難以發揮。

在快速變革的過程中，原北奧大廈日顯步履蹣跚，無法跟上發展的步伐，面臨著被時代淘汰、被社會淘汰的境遇。為讓老建筑重新煥發生機，針對存在的問題，住宅設計研究院對大廈進行了全方位、系統化的改造。

“除了大廈的‘殼’沒動，其他都進行了徹底改造。”唐佳佳說，“改造項目與新建項目有很大區別。新建是從無到有，有很大的發揮空間。改造對設計人員的要求很高，不單有創意就能做好，必須在原有建筑基礎上進行發揮，還要有很高的技術和豐富的經驗才能解決現場所面臨的問題。”

整個改造工程包括結構加固改造、外立面改造、室內裝修改造、綠色建筑與節能改造、系統改造、消防系統改造、給排水系統改造、電氣及智能化系統改造、電梯更新改造、停車系統改造、景觀系統改造和消防系統改造12項內容。在不到一年的時間里，北京住宅設計研究院的設計師讓投入運營近20年的北奧大廈舊貌換新顏，變身現代化的商業辦公樓——住總地產大廈，開啟了一個老建筑的綠色增值路。



全面改造，老建筑煥發新活力

“我們通過對現有建筑外立面、功能、結構和機電的全面改造，實現了降低綜合能耗和運維費用、提高使用效率和租金收益、改善提升建筑形象品質的目標，讓建筑在全壽命周期中不斷煥發出新的活力。”唐佳佳說。

在外立面改造中，結合大廈原有剪力墻位置增加了豎向線條，突出建筑簡潔、挺拔的形象，通過不同材質的質感和色彩的區分使建筑立面更具有層次感，并利用建筑平面的進退實現建筑的區域劃分。主體以米黃色石材、玻璃幕墻為主，配以金屬窗框。頂部去掉繁復的古典建筑處理手法，取而代之的是更加簡約精致的現代裝飾柱與金屬格柵。

針對大廈內部原有樓層、分區和功能已無法滿足現代辦公需求的問題，設計團隊對標準層進行了優化，按通用寫字樓設計，拆除冗余墻體，將12層和22層~25層的通風、空調和水處理機房或取消、或移至屋面。改造后，標準層的使用率由49%提高到75.93%，出租收益率明顯提升。首層在保留原有開閉所、變配電室和消防監控中心等功能的同時，重新規劃布置了辦公大堂、附設商務中心和獨立商鋪，布局緊湊合理、功能完備。將二、三層設計成餐飲層，重新優化布置了餐廳和廚房區域，既滿足了大廈商務餐飲需求又符合周邊商業定位。地下一層擴大了原有職工餐廳，重新優化布置了廚房操作間和存儲庫房等，并在核心筒北側預留出420平方米的經營用房。

通過優化給排水、供暖、空調、消防系統設計，更換老舊損壞的設備和管路，使用毛細管末端輻射系統等新技術，建筑的使用舒適度和安全可靠性得到了大大提高，有效降低了建筑能耗和運行維護成本。除配合建筑功能調整和設備要求對老化的電氣系統進行重新設計外，還增加了弱電和智能化方面的內容，包括根據功能分區進行分戶計量，增加計算機網絡系統、樓宇自控系統、電梯智能群控和安防無線巡更系統。為了加強建筑運維階段的能耗管理，設計師還設計了能源管理平臺，對整個建筑物運行的電、水、空調冷量參數等實時監控和多維度能耗分析，便于快速精準地發現能源浪費和管理漏洞。



BIM技術，讓建筑品質實現飛躍

在改造中，設計師將BIM技術貫穿于建筑全壽命周期，使設計理念、新技術落地成為可能，也讓建筑的品質實現了質的飛躍。

紀弘焱介紹道：“在圖紙深化、路由設計、協同工作、施工配合等各個方面，BIM發揮了重要作用、具有不可或缺的地位。在BIM的幫助下，改造盡量利用原結構洞口，不但降低了施工難度和成本，而且保護了建筑原結構體的完整和安全。BIM在保證不出現管線碰撞的基礎上，在允許的范圍內對各管線、橋架平面路由進行優化，節省了材料和空間。以BIM模型為指導、以BIM管理綜合圖紙為依據指導現場施工，大大提高了施工的效率和質量。”

改造中，設計師面臨的最大難題是原設計圖紙多為手繪，與現場實際不相符。唐佳佳指出：“2D圖紙具有很大的局限性，僅僅依靠平面、立面和剖面圖紙，施工易出現盲點，同時容易造成設計盲點、各專業不協同的情況。”設計團隊采用圖紙與模型相結合的方式，通過BIM模型對設計圖內容進行預演，優化設計內容、深化設計并指導現場施工。此外，設計師還用BIM技術提前將重要節點的展示模型導入Ipad中，方便現場快速查找和解決問題，大大加快了施工進度。

改造后，不但建筑外部形象煥然一新、經營面積增加，而且商業增值也立竿見影。與原北奧大廈相比，北京住總地產大廈的平均租金同比增長超過2倍�？蛻粢灿傻投水a業、租金承受能力低、經營附加值低的零散小戶變?yōu)榫哂幸欢ㄒ?guī)模和實力的成長型企業。如今，一個嶄新的、現代化、高效率、低能耗的地標性高檔寫字樓矗立在原地，煥發出全新的生命力，參與并見證著時代的變革。
