項目管理
建筑師:Nomade Architectes
工程咨詢公司(熱能工程師):Cardonnel Ingénierie
工程咨詢公司(結構工程師):E.T.H.A.
建筑面積:130 m2
VKR集團合作伙伴
威盧克斯集團,Sonnenkraft, WindowMaster

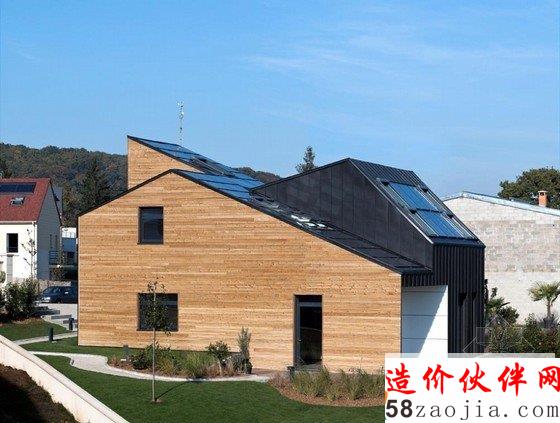

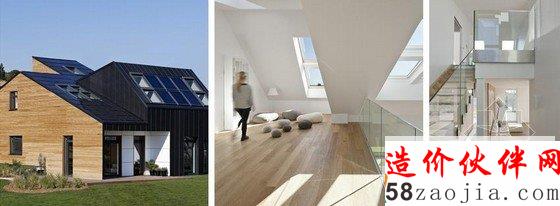

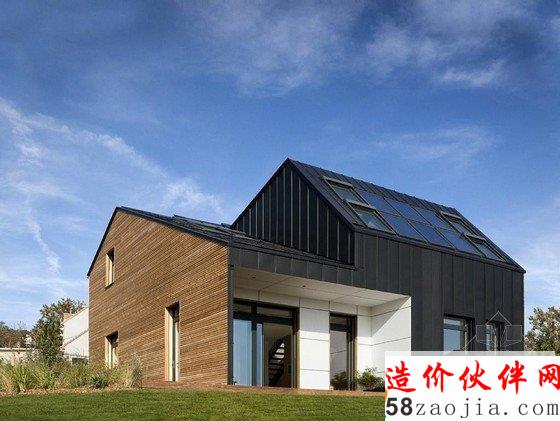

這棟剛剛完工的住宅靠近巴黎Verrieres-le-Buisson,是威盧克斯VELUX Model Home 2020 未來可持續建筑示范項目最后完工的項目。項目的宗旨是,建造一座正能量平衡(positive energy balance)和零環境破壞的建筑,它將居民的生活質量作為它解決環境問題的中心,是新一代主動得熱住宅。

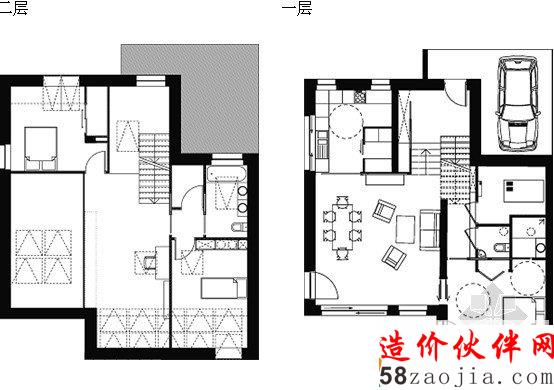

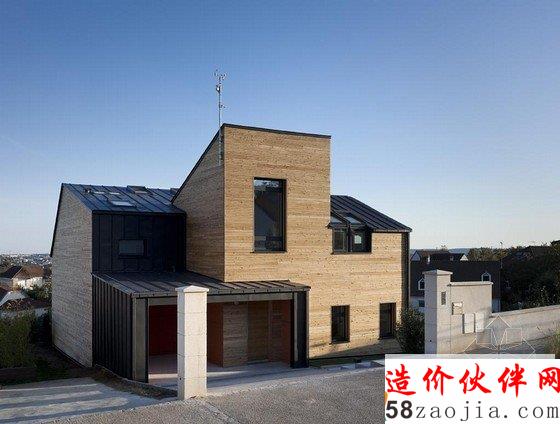

Air and Light House項目與其所在地的周圍環境實現了完美的和諧統一。建筑場地的斜坡被合理利用,根據它所在的坡面設置水平地面,并在室外地平面和頂層之間添加了一個中間層,使屋頂下的空間全部得以利用。
建筑理念
此住宅的設計原則是將建筑質量和能源消耗結合起來,將室內居住舒適度和執行2020獨立式新住宅的能耗目標和環境目標作為設計重點。

它是一個靈活、環保且以家居舒適度和健康性為重點的法國傳統建筑。設計者基于法國傳統斜屋頂的建筑構造進行模塊化設計。屋頂模塊可根據建筑的需要,對規模、布局、方向以及屋頂間距和位置進行調整,其具有很強的靈活性,在滿足當今家庭對內部空間的廣泛需要的同時,更可以適應不同區域的建筑環境,例如排屋和城市住宅。
這一設計概念的靈活性使建筑模塊的類型和數量具有很強的適應能力,并可對Air and Light House的居住舒適度、能耗效率和環境質量等設計原則進行調整,滿足廣泛的環境需求。

屋頂-建筑第五個立面的主動性
斜屋頂是法國文化遺產重要的一部分。法國的斜屋頂隨著地區和氣候的變化而有不同的形式。由于Air and Light House采用的是模塊化組合式設計,每一個單個變量的斜屋頂都可以改變,以適應所在的位置、方向和用途。屋頂的坡度可以根據所需的太陽能和日光量而變化。同時,根據居住空間的用途、大小和布置,從不同位置引入日光來適應居住者的要求。
Air and Light House以斜屋頂為模塊化建筑理念,使之有能力根據房屋所處位置、朝向和用途適應不同環境。這座建筑將三個部分相互聯結起來,設計保證了市內居住品質和豐富多彩的感受。
Air and Light House 就是這個理念的一個范例。它從三個方向引入光線,令它們相輔相成,從而滿足多種多樣的室內設計,提供高質量的居住空間。

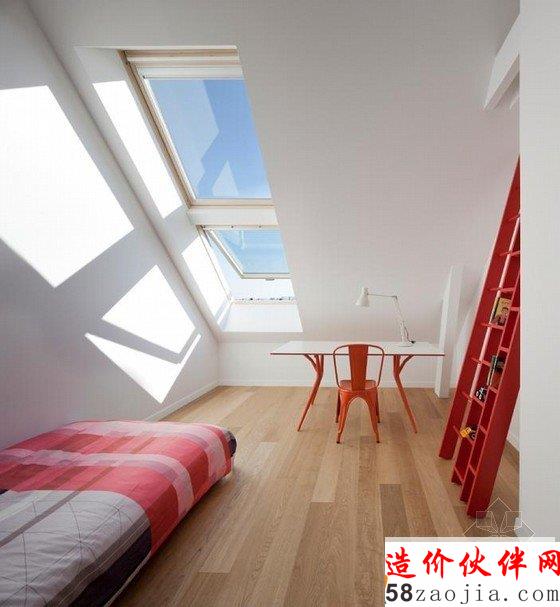

在中間位置朝南的兩個斜坡屋面上,安裝了威盧克斯的太陽能智能動力天窗(無需布線),同時也為太陽能集熱板和太陽能光伏板最大可能獲取太陽能量提供最佳安裝角度。斜屋頂不只是一個保護屏障,而且是房子的第五立面,在優化能效和整體建筑美學方面發揮關鍵作用。
通風和采光是舒適居住的核心

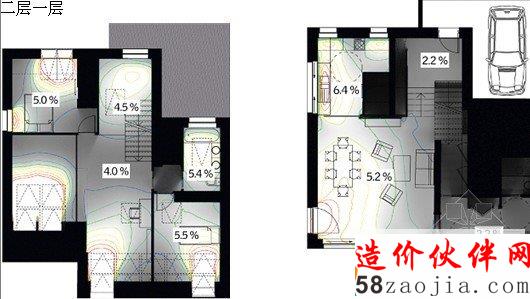

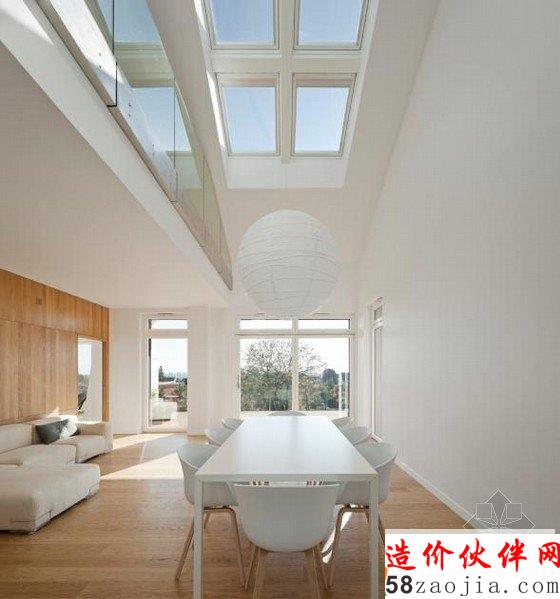

這棟建筑可以從多方向捕捉陽光:南側、北側的日光和上方的日光。這種設計將日光均衡地引入房屋的各個地方,形成了令人愉悅和健康的居住環境。根據季節變化和天氣條件,項目采用了混合通風系統,將熱力回收機械通風與夏季打開窗體(衛生間和廚房利用機械系統輔助通風)進行自然通風的優勢結合了起來。夏天,智能電控系統將天窗打開形成煙囪效應快速通風,再通過智能電控遮陽簾自動調節室內溫度,確保最佳的舒適度。

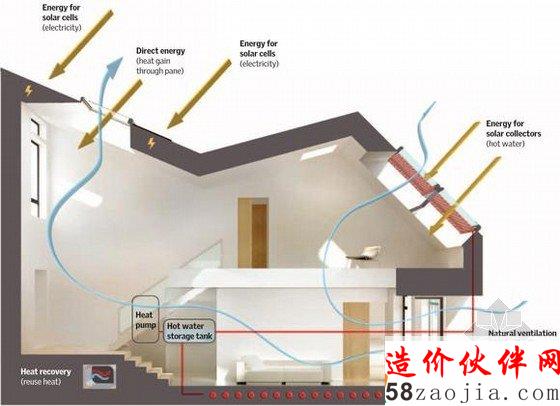

Heat recovery (reuse heat):熱回收(熱量再利用)
Heat pump:熱泵
Hot water storage tank:熱水儲存罐
Energy for solar cells (electricity): 太陽能光伏電池板(電力)
Direct energy (heat gain through pane): 直接能源(通過窗體獲取熱量)
Energy for solar cells (electricity): 太陽能光伏電池板(電力)
Energy for solar collectors (hot water): 太陽能集熱板(熱水和地板加熱)
Natural ventilation (stack effect): 自然通風(煙筒效應)
能源設計
實現建筑節能是通過最大化保溫,利用窗戶優化捕捉日光,從而將熱需求最小化。房屋基礎為一層混凝土板,下面是隔熱的土質平臺,木制框架具有良好的隔熱效果,窗體與樓面面積比接近1:3。在屋頂結構的相互作用下,建筑空間十分緊湊,絕緣效果良好,以創造一種穩定和舒適的室內溫度,內墻襯以陶土瓷磚,很大程度上改善了建筑的熱慣性。隔熱效果與自由室內熱量和窗體獲取的太陽熱能相結合,可以將取暖需求降低到了最小水平。供暖和家用熱水是熱泵所提供。這個熱泵與太陽能集熱板和一個安裝在地板下的低溫供暖系統相連。
能源設計方面是最大化利用可再生資源(包括太陽能、自然采光和自然通風),以實現夏季空氣調節能耗最小化,降低冬季取暖和人工照明。人工照明、家用電器和多媒體設備都以低能耗為基礎進行挑選。此外,為了降低電耗,洗衣機和洗碗機可以直接連接到冷熱水龍頭上。
為了進一步減少電力消耗,家中設有一個智能傳感器,主動回應外界溫度的變化。 例如,當太陽光過強時,窗簾自動關閉,晚上窗戶自動打開,通過通風自然降溫。自由調控空氣和日光進入整棟房屋,創造了健康的室內環境。
其設計的關鍵之處是巧妙地使用坡屋頂,既提供了令人愉悅的居住環境,又滿足了能效要求。采用不同的屋頂坡度,提高這棟建筑捕捉太陽能的潛力,所有電力消耗都由安裝在屋頂上面積為35m2的光伏太陽能電池板提供,在正常使用過程中,建筑的總能量平衡為正值。
